Feszültségszabályozó 12V 3 fázisú 7 kábeles IC

A 12 V-os, háromfázisú, 7 kábeles MOSFET feszültségszabályozó megbízható megoldás a motorkerékpár elektromos rendszerének stabil működéséhez. A 12 V-os, háromfázisú, 7 kábeles MOSFET feszültségszabályozó olyan motorkerékpárokhoz használható, amelyek háromfázisú, állandó mágneses gerjesztésű generátorral rendelkeznek. A 12 V-os, háromfázisú, 7 kábeles MOSFET feszültségszabályozó feladata az akkumulátor megfelelő töltőfeszültségének biztosítása, valamint az elektromos rendszer védelme a túltöltés ellen.

A korszerű MOSFET technológia, a vezérlő IC és a Schottky-diódás egyenirányítás együtt stabil töltésszabályozást tesz lehetővé. A gyártói adatok szerint a MOSFET kialakítás a hagyományos tirisztoros szabályzókhoz képest kisebb hőtermeléssel működhet, kevésbé érzékeny a menetszél hűtésére, és kedvezőbb üzemi körülményeket biztosíthat az idomzat alatti beépítés esetén is. A vezérlőelektronika emellett hozzájárul a hőterhelés és a fázisterhelés kezeléséhez, valamint bizonyos rendellenes üzemi helyzetekben további védelmet biztosíthat.

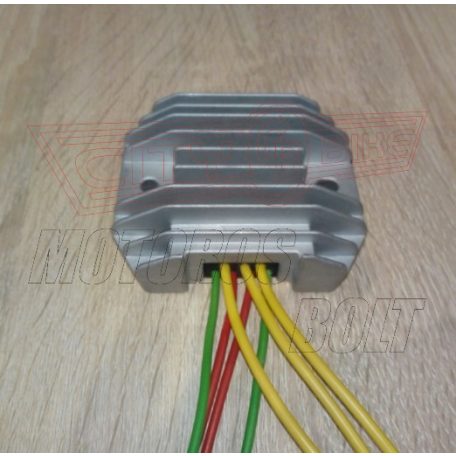

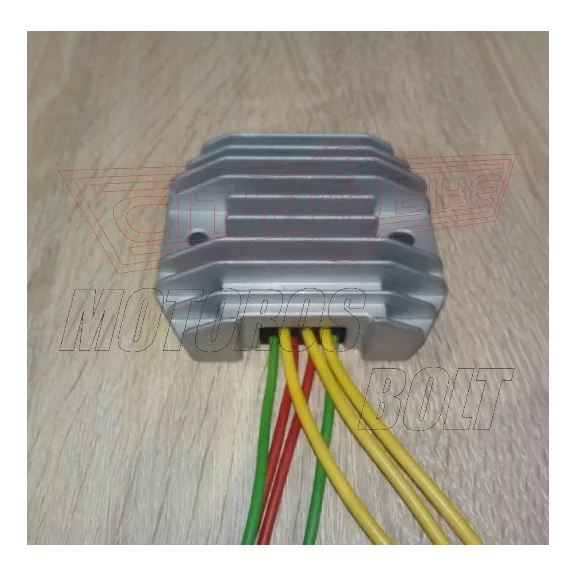

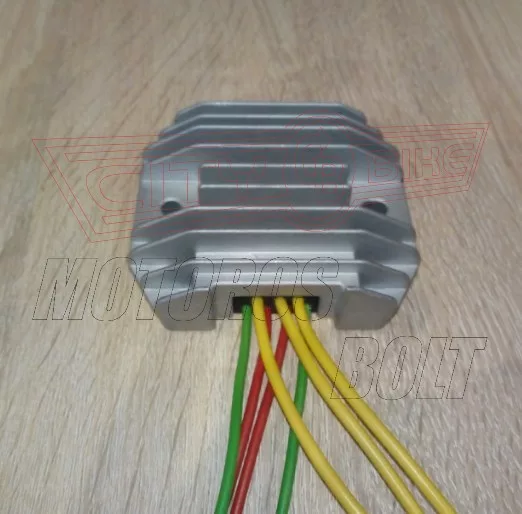

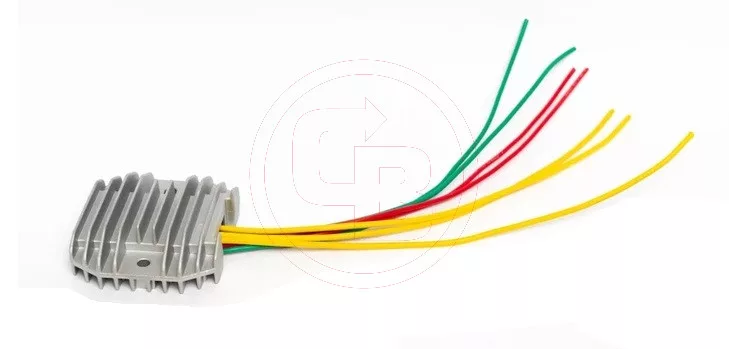

A szabályzó 7 vezetékes kivitelű. A három 2,5 mm² keresztmetszetű sárga vezeték a generátor három fázisához csatlakozik, ezek sorrendje tetszőleges. A két piros vezeték a pozitív (B+), a két zöld vezeték pedig a negatív (B−) csatlakozás. A pozitív és negatív vezetékek polaritását tilos felcserélni, mert ez a szabályzó azonnali meghibásodását okozhatja.

A 7 vezetékes kivitel előnye, hogy a pozitív és negatív áramkivezetések duplázottak, így az egyes töltőáram-vezetékek és csatlakozási pontok terhelése kisebb lehet. Ez különösen előnyös olyan motorkerékpároknál, amelyek gyárilag is több pozitív és negatív vezetékkel csatlakozó feszültségszabályzót alkalmaznak, vagy nagyobb teljesítményű generátorral rendelkeznek.

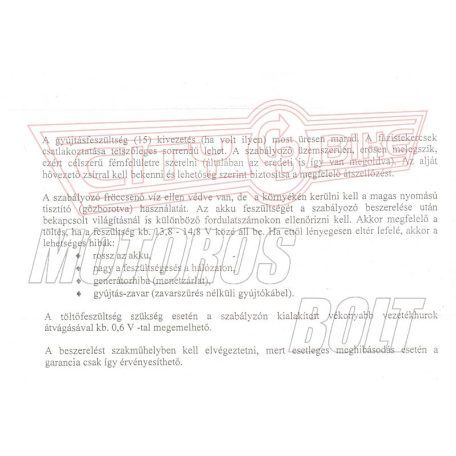

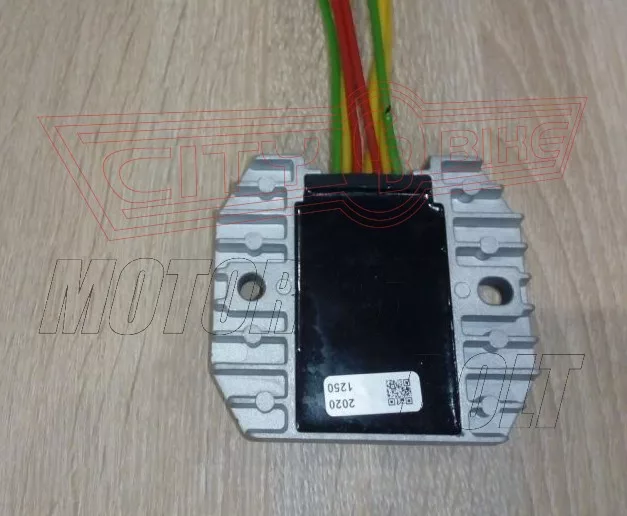

A termék mérete 90 × 78 × 28 mm, a rögzítési furatok távolsága 66–69 mm, a vezetékek hossza körülbelül 25 cm. A szabályzó beállított töltőfeszültsége 14,4–14,5 V, amelyből az akkumulátornál a kábelezés és az aktuális fogyasztók függvényében jellemzően 13,9–14,6 V közötti töltőfeszültség mérhető. A műgyantával kiöntött, vízhatlan tokozás növeli a megbízhatóságot, ugyanakkor ajánlott elkerülni a nagynyomású mosást és az olyan beépítési helyet, ahol a kerék folyamatosan közvetlenül vízzel terheli az alkatrészt.

Felszereléséhez szakértelem szükséges, a jelenlegi csatlakozókkal lehet, hogy nem passzol, átalakítás szükséges lehet.

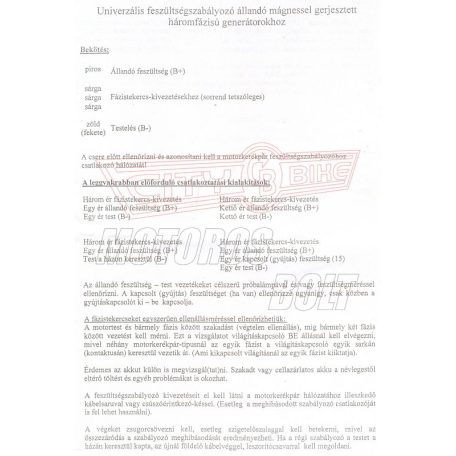

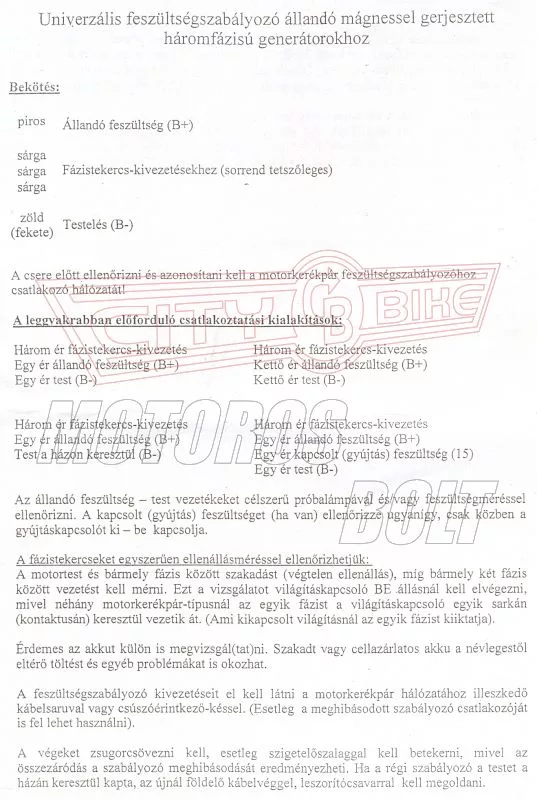

Beszerelés előtt célszerű ellenőrizni a generátor állapotát, az akkumulátort, a kábelezést, a biztosítékokat és a csatlakozókat. A termék kizárólag háromfázisú, állandó mágneses gerjesztésű generátorral kompatibilis, elektromágneses gerjesztésű rendszerekhez nem használható. A szabályzó gyárilag nem rendelkezik csatlakozóval, ezért a vezetékek szakszerű bekötése szükséges. A helyes polaritás ellenőrzése digitális multiméterrel ajánlott, mivel a hibás bekötés azonnali károsodást okozhat.

Rendelés előtt érdemes ellenőrizni, hogy a motor 12 V-os rendszerű, háromfázisú, állandó mágneses gerjesztésű generátorral rendelkezik-e, valamint hogy a gyári szabályzó 7 vezetékes kivitelű-e, vagy indokolt-e a duplázott pozitív és negatív áramkivezetések használata. Ellenőrizd a 66–69 mm-es felfogatási távolságot, a kb. 25 cm-es vezetékhossz elegendőségét, valamint azt is, hogy a bekötést szakember megfelelő forrasztással vagy krimpeléssel el tudja végezni.

Jellemzők

Rendszerfeszültség: 12 V

Háromfázisú, állandó mágneses gerjesztésű generátorhoz

MOSFET technológia vezérlő IC-vel

Schottky-diódás egyenirányítás

7 vezetékes kivitel

3 db sárga fázisvezeték (3 × 2,5 mm²)

2 db piros pozitív vezeték (2 × 2,5 mm²)

2 db zöld negatív vezeték (2 × 2,5 mm²)

Méret: 90 × 78 × 28 mm

Felfogatási távolság: 66–69 mm

Vezetékhossz: kb. 25 cm

Beállított töltőfeszültség: 14,4–14,5 V

Műgyantával kiöntött, vízhatlan tokozás

Csatlakozó nélkül szállítva

Előnyök

Stabil töltőfeszültséget biztosít az akkumulátor számára

Segít megvédeni az elektromos rendszert a túltöltéstől

Duplázott pozitív és negatív áramkivezetések a kisebb vezetékterhelés érdekében

MOSFET technológia a kedvezőbb hőkezelés érdekében

Masszív, vízhatlan kivitel

Univerzálisan alkalmazható kompatibilis háromfázisú motorkerékpár-rendszerekhez
